Einzelheiten zum Produkt
Modellnummer: SPS150B12G3M4
Zahlungs- und Versandbedingungen
Die Ausrüstung ist mit einer Leistung von mehr als 100 kW ausgestattet.0.

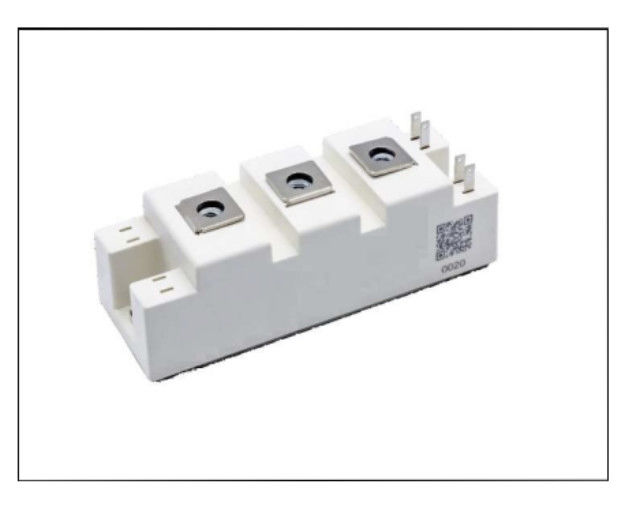

1200 V 150A IGBT Die Hälfte Brücke Modul
1200 V 150A IGBT
Eigenschaften:
□ 1200V-Trench+ Field Stop-Technologie
□ Freiraddioden mit schneller und weicher Rückwärtsgewinnung
□ VCE (Sat)mit einem positiven Temperaturkoeffizienten
□ Niedrige Umschaltverluste
Typisch Anwendungen:
□ Motor- und Servoantriebe
□ Hochleistungsumwandler
□ UPS
□ Photovoltaik
Paket
Artikel | Symbol | Bedingungen | Werte | Einheit | |||
Isolationsversuchsspannung |
VISOL | RMS, f = 50 Hz, t = 1 min |
4.0 |
KV |
|||
Material der Modulunterlage |
- Was? |
||||||
Innere Isolierung |
(Klasse 1, IEC 61140) Grundisolierung (Klasse 1, IEC 61140) |
Das ist alles.2O3 |
|||||
Entfernung zum Schleichen |
Schrecklich | Anschluss an die Heizkessel | 17.0 |
mm |
|||
Schrecklich | von Terminal zu Terminal | 20.0 | |||||
Genehmigung |
dKlar | Anschluss an die Heizkessel | 17.0 |
mm |
|||
dKlar | von Terminal zu Terminal | 9.5 | |||||
Vergleichsverfolgungsindex |
CTI |
> 200 |
|||||
Artikel | Symbol | Bedingungen | Werte | Einheit | |||
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||||
Stray-Induktivitätsmodul |
LsCE |
20 |
nH |
||||
Modul-Bleiwiderstand, Endgeräte - Chip |
RCC+EE | TC= 25°C |
0.65 |
mΩ |
|||
Lagertemperatur |
Tstg |
- 40 |
125 |
°C | |||
Montagestark für die Montage von Modulen |
M6 |
3.0 |
5.0 |
Nm |
|||
Drehmoment der Endverbindung |
M5 |
2.5 |
5.0 |
Nm |
|||
Gewicht |
G |
160 |
g |
IGBT
Artikel | Symbol | Bedingungen | Werte | Einheit | |
Sammler-Emitter Spannung |
VCES | TVj= 25°C |
1200 |
V |
|
Höchstspannung des Tor-Emitters |
VGES |
± 20 |
V |
||
Übergangsspannung des Tor-Emitters |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V |
|
Kontinuierlicher Gleichstrom im Kollektor |
Ich...C | TC= 25°C | 200 |
Eine |
|
TC= 100°C | 150 | ||||
Pulsierter Kollektorstrom,tp begrenzt durch Tjmax |
ICpulse |
300 |
Eine |
||
Leistungsausfall |
Ptot |
600 |
W |
Eigenschaften Werte
Artikel | Symbol | Bedingungen | Werte | Einheit | |||
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||||
Sättigungsspannung des Kollektors-Emitters |
VCE (Sat) | Ich...C= 150A, VGE=15V | TVj= 25°C | 1.50 | 1.80 |
V |
|
TVj= 125°C | 1.65 | ||||||
TVj= 150°C | 1.70 | ||||||
Grenzspannung für das Tor |
VGE (th) | VCE-Nummern=VGEIch...C=6mA |
5.0 |
5.8 |
6.5 |
V |
|
Stromabschnittsstrom zwischen Kollektor und Emitter |
ICES | VCE-Nummern=1200V, VGE=0V | TVj= 25°C | 100 | μA | ||
TVj= 150°C | 5 | mA | |||||
Leckstrom des Tor-Emitters |
IGES | VCE-Nummern=0V,VGE=±20V, TVj= 25°C | - 200 Dollar. | 200 | nA | ||
Torentarife |
QG | VCE-Nummern= 600 V, IC= 150A, VGE=±15V | 1.8 | μC | |||
Eingangskapazität |
Siehe | VCE-Nummern= 25V, VGE=0V, f =100kHz | 30.0 |
nF |
|||
Leistungskapazität |
Coes | 0.95 | |||||
Umgekehrte Übertragungskapazität |
Cres | 0.27 | |||||
Innerer Torwiderstand |
RGint | TVj= 25°C | 2 | Ohm | |||
Anschaltverzögerungszeit, Induktionslast |
(Durchgängig gemacht) | VCC= 600V,IC=150A RG= 3,3Ω, VGE=±15V | TVj= 25°C | 128 | n | ||
TVj= 125°C | 140 | n | |||||
TVj= 150°C | 140 | n | |||||
Steigzeit, Induktionslast |
tr | TVj= 25°C | 48 | n | |||
TVj= 125°C | 52 | n | |||||
TVj= 150°C | 52 | n | |||||
Verzögerungszeit für das Ausschalten, Induktionslast |
Td (ausgeschaltet) | VCC= 600V,IC=150A RG= 3,3Ω, VGE=±15V | TVj= 25°C | 396 | n | ||
TVj= 125°C | 448 | n | |||||
TVj= 150°C | 460 | n | |||||
Fallzeit, Induktionslast |
tf | TVj= 25°C | 284 | n | |||
TVj= 125°C | 396 | n | |||||
TVj= 150°C | 424 | n | |||||
Energieverlust beim Einschalten pro Impuls |
Eon | VCC= 600V,IC=150A RG= 3,3Ω, VGE=±15V | TVj= 25°C | 4.9 | MJ | ||
TVj= 125°C | 7.6 | MJ | |||||
TVj= 150°C | 8.3 | MJ | |||||
Energieverlust pro Impuls ausschalten |
Eoff | TVj= 25°C | 16.1 | MJ | |||
TVj= 125°C | 21.7 | MJ | |||||
TVj= 150°C | 22.5 | MJ | |||||
SC-Daten |
ISC | VGE≤ 15 V, VCC= 800 V | tp≤10 μs TVj= 150°C |
650 |
Eine |
||
IGBT-Wärmewiderstand, Verbindungsgehäuse |
RthJC | 0.25 | K / W | ||||
Betriebstemperatur |
TJop | - 40 | 150 | °C |
Diode
Artikel | Symbol | Bedingungen | Werte | Einheit | |
Wiederholungsumkehrspannung |
VRRM | TVj= 25°C |
1200 |
V |
|
Kontinuierlicher Gleichstrom |
Ich...F |
150 |
Eine |
||
Diodenpulsstrom,tp begrenzt durch TJmax |
IFpulse | 300 |
Eigenschaften Werte
Artikel | Symbol | Bedingungen | Werte | Einheit | |||
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||||
Vorwärtsspannung |
VF | Ich...F= 150A, VGE=0V | TVj= 25°C | 2.30 | 2.70 |
V |
|
TVj= 125°C | 2.50 | ||||||
TVj= 150°C | 2.50 | ||||||
Umgekehrte Wiederherstellungszeit |
Trr |
Ich...F=150A DieF/dt=-3300A/μs (T)Vj= 150°C) VR= 600 V, VGE=-15V |
TVj= 25°C | 94 |
n |
||
TVj= 125°C | 117 | ||||||
TVj= 150°C | 129 | ||||||
Höchststrom der Rückgewinnung |
IRRM | TVj= 25°C | 151 |
Eine |
|||
TVj= 125°C | 166 | ||||||
TVj= 150°C | 170 | ||||||
Umgekehrte Wiedereinziehungsgebühr |
QRR | TVj= 25°C | 15.6 |
μC |
|||
TVj= 125°C | 23.3 | ||||||
TVj= 150°C | 24.9 | ||||||
Umkehrenergieverlust pro Impuls |
Erec | TVj= 25°C | 6.7 |
MJ |
|||
TVj= 125°C | 10.9 | ||||||
TVj= 150°C | 11.9 | ||||||
Dioden-Wärmewiderstand, Verbindungsgehäuse |
RthJCD |
0.46 |
K / W |
||||
Betriebstemperatur |
TJop |
- 40 |
150 |
°C |
Ausgabe Charakteristisches (typisches) Ergebnis Merkmal (typisch)
Ich...C= f (V)CE-Nummern) IC= f (V)CE-Nummern) TVj= 150°C
IGBT
Übertragung Merkmal (typisch) Wechseln Verluste IGBT(typisch)
Ich...C= f (V)GE) E = f (RG)
VCE-Nummern= 20 V VGE= ±15V, IC= 150A, VCE-Nummern= 600 V
IGBT RBSOA
Wechseln Verluste IGBT(typisch) Zurück Verzerrung sicher in Betrieb Fläche (RBSOA)
E = f (I)C) IC=f (V)CE-Nummern)
VGE= ±15V, RG= 3.3Ω, VCE-Nummern= 600 V VGE= ±15V, RSchnapp= 5,1Ω, TVj= 150°C
Typisch Kapazität als Ein Funktion von Sammler-Emittent Spannung Torladung (typisch)
C = f (V)CE-Nummern) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 150A, VCE-Nummern= 600 V
IGBT Vorwärts Merkmal von Diode (typisch)
IGBT Vergänglich thermische Impedanz als Ein Funktion von Puls BreiteIch...F= f (V)F)
Zth(j-c) = f (t)
Umschaltverluste Diode (typisch) UmschaltenVerluste Diode (typisch)
ERechnen= f (RG) ERechnen= f (IF)
Ich...F= 150A, VCE-Nummern= 600V RG= 3,3Ω, VCE-Nummern= 600 V
Diode Vergänglich thermische Impedanz als Ein Funktion von Puls Breite
Zth(j-c) = f (t)
Das "1200V 150A IGBT Half Bridge Module" integriert zwei IGBTs in einer Halbbrückenkonfiguration.mit einer Präzisionssteuerung von Spannung (1200V) und Strom (150A)Eine wirksame Kühlung ist für einen zuverlässigen Betrieb unerlässlich, und detaillierte Spezifikationen finden Sie im Datenblatt des Herstellers.
Schaltkreis Diagramm Titel
Paket Umrisse
Abmessungen in mm
mm
