Einzelheiten zum Produkt
Modellnummer: SPS40MA12E4S
Zahlungs- und Versandbedingungen
Körperdioden Spannungsrückgang: |
1,5V |
Aktuelles Rating: |
20A |
Tor-Gebühr: |
20nC |
Tor-Schwellen-Spannung: |
4V |
Isolationsspannung: |
2500V |
Maximale Grenzschichttemperatur: |
175°C |
Durchlasswiderstand: |
0.1Ω |
Ausgangskapazität: |
50pF |
Art der Packung: |
TO-247 |
Rückgenesungszeit: |
20ns |
Kurzschluss-Widerstands-Zeit: |
10 μs |
Schaltfrequenz: |
100 kHz |
Temperaturbereich: |
-55°C zu +175°C |
Nennspannung: |
1200 V |
Körperdioden Spannungsrückgang: |
1,5V |
Aktuelles Rating: |
20A |
Tor-Gebühr: |
20nC |
Tor-Schwellen-Spannung: |
4V |
Isolationsspannung: |
2500V |
Maximale Grenzschichttemperatur: |
175°C |
Durchlasswiderstand: |
0.1Ω |
Ausgangskapazität: |
50pF |
Art der Packung: |
TO-247 |
Rückgenesungszeit: |
20ns |
Kurzschluss-Widerstands-Zeit: |
10 μs |
Schaltfrequenz: |
100 kHz |
Temperaturbereich: |
-55°C zu +175°C |
Nennspannung: |
1200 V |
![]()
Eigenschaften:
□ Hohe Sperrspannung mit geringem Einschaltwiderstand
□ Hochgeschwindigkeitsschalter mit geringer Kapazität
□ Schnelle intrinsische Diode mit geringer Rückgewinnung (Qrr)
Typisch Anwendungen:
□ Photovoltaik-Inverter
□ Ladestellen
□ Energiespeichersysteme
□ Energieversorgung für die Industrie
□ Industriemotoren
![]()
Höchstbetrag Ratings @Tc=25°C (es sei denn Ansonsten spezifiziert)
| Artikel | Symbol | Bedingungen | Werte | Einheit |
| Abflussspannung | VDSmax | VGS=0V, ID=100μA | 1200 | V |
| Schaltquelle-Spannung | VGSop | Statik | -5/+20 | V |
| Höchstspannung der Torquelle | VGSmax | Statik | -8/+22 | V |
|
Kontinuierlicher Abfluss |
Identifizierung |
VGS=20V, Tc=25°C | 75 | Eine |
| VGS=20V, Tc=100°C | 53 | |||
| Impulsiver Abfluss | Identifizierung (Puls) | Pulssbreite tp begrenzt durch Tjmax | 120 | Eine |
| Machtverlust | PD-Krankheit | TC=25°C, Tj=175°C | 366 | W |
| Betriebsverbindungsbereich | Tj | -55 bis +175 | °C | |
| Speichertemperaturbereich | Tstg | -55 bis +175 | °C |
![]()
| Artikel | Symbol | Bedingungen |
Min. |
Werte Das ist ein Typ. |
Maximal. |
Einheit |
| Ausfallspannung der Abflussquelle | V(BR) DSS | VGS=0V, ID=100μA | 1200 | - | - | V |
|
Torschwellenspannung |
VGS (th) |
VDS=VGS, ID=10mA | 2.0 | 2.8 | 3.5 |
V |
| VDS=VGS, ID=10mA, Tj=175°C | - | 1.9 | - | |||
| Null-Gate Spannung Abflussstrom | IDSS | VDS = 1200V, VGS = 0V | - | 1 | 100 | μA |
| Leckagestrom der Torquelle | IGSS | VGS=20V, VDS=0V | - | 10 | 100 | nA |
|
Abflussquellen-Widerstand |
RDS (an) |
VGS=20V, ID=35A | - | 40 | 60 |
mΩ |
| VGS=20V, ID=35A, Tj=175°C | - | 64 | - | |||
| VGS=18V, ID=35A | - | 43 | 70 | |||
| VGS=18V, ID=35A, Tj=175°C | - | 67 | - | |||
|
Transleitfähigkeit |
GFS |
VDS=20V, IDS=35A | - | 20 | - |
S |
| VDS=20V, IDS=35A, Tj=175°C | - | 18 | - | |||
| Schaltenergie (Body Diode FWD) |
Eon |
VDS=800V, VGS=-5V/20V, ID=35A, |
- |
635 |
- |
|
|
Schaltenergie (FWD) |
Eoff |
Bei der Verwendung von RW-Wärme ist die Wärmeintensität von RW-Wärme zu messen. |
- |
201 |
- |
μJ |
| Zeit für die Verzögerung des Einsatzes | (Durchgängig gemacht) | - | 9 | - | ||
| Aufstiegszeit | Tr | VDD=800V, | - | 30 | - | |
|
VGS=-5V/20V, ID=35A, |
n | |||||
| Verzögerungszeit für das Ausschalten | Td (ausgeschaltet) | - | 31 | - | ||
| RG ((ext) = 2,5Ω, L=200μH | ||||||
| Herbstzeit | Tf | - | 12 | - | ||
| Tor-zu-Quell-Ladung | Qgs |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
- | 40 | - | |
| Schnitt zur Entwässerung | Qgd | - | 60 | - | nC | |
| Gesamte Torgebühr | Qg | - | 163 | - | ||
| Eingangskapazität | Ciss |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: f=1MHz VAC=25mV |
- | 2534 | - |
pF |
| Leistungskapazität | Coss | - | 110 | - | ||
| Umgekehrte Übertragungskapazität | Css | - | 26 | - | ||
| COSS gespeicherte Energie | Eoss | - | 70 | - | μJ | |
| Widerstand des inneren Tores | RG ((int) | f=1MHz, VAC=25mV | - | 1.6 | - | Ohm |
Rückwärts Diode Eigenschaften @Tc=25°C (es sei denn Ansonsten spezifiziert)
| Artikel | Symbol | Bedingungen |
Min. |
Werte Das ist ein Typ. |
Maximal. |
Einheit |
|
Vorwärtsspannung der Diode |
VSD |
VGS=-5V, ISD=20A | - | 4.9 | 7 | V |
| VGS=-5V, ISD=20A, Tj=175°C | - | 4.1 | - | V | ||
|
Dauerdiodenvorwärtsstrom |
IS ist | VGS=-5V | - | 75 | - | Eine |
|
Umgekehrte Wiederherstellungszeit |
Trr | VGS=-5V, | - | 32 | - | n |
|
Umgekehrte Wiedereinziehungsgebühr |
Qrr | ISD=35A, | - | 769 | - | nC |
| Spitzen-Umkehrstrom | - Ich weiß. | VR=800V, di/dt=3000A/μs | - | 39 | - | Eine |
Rückwärts Diode Eigenschaften @Tc=25°C (es sei denn Ansonsten spezifiziert)
| Artikel | Symbol | Bedingungen |
Min. |
Werte Das ist ein Typ. |
Maximal. |
Einheit |
| Wärmewiderstand von der Verbindung zum Gehäuse | RθJC | - | 0.41 | - | °C/W |
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Typisch Leistung
![]()
![]()
![]()
Typisch Leistung
![]()

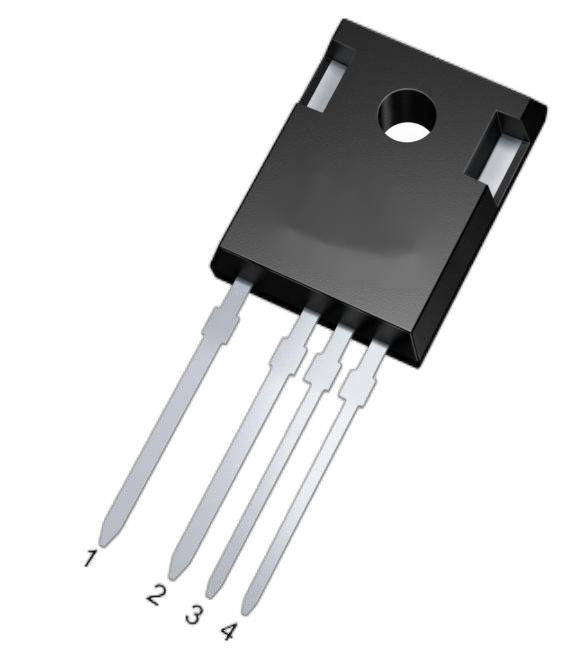

Dies ist ein Metall-Oxid-Halbleiter-Feldwirkungstransistor (MOSFET) aus Siliziumkarbid (SiC) mit einer Nennspannung von 1200 V und einem On-State-Widerstand (RDS(on)) von 40 Milliohm (40mΩ).SiC-MOSFETs sind bekannt für ihre hohe Spannungsfähigkeit und ihren geringen Betriebswiderstand, so dass sie für effiziente Leistungselektronik wie Hochfrequenzwandler und Elektrofahrzeuge geeignet sind.Der 40mΩ-Einstellungswiderstand zeigt relativ geringe Leistungsverluste während der Leitung an, was zu einer verbesserten Effizienz bei Hochleistungsanwendungen beiträgt.
